近日，上海巧旭特种磁力泵有限公司为中国石油天然气管道第二工程有限公司旗下中油管道物资装备有限公司位于新疆的多介质管道安全输送重点实验平台建设项目，定制交付了2套高压磁力泵。这两台设备分别用于二氧化碳综合实验平台和二氧化碳激波管测试试验平台，经CCS（中国船级社）监造验收合格。此次交付标志着上海巧旭在超临界二氧化碳输送用高压无泄漏泵领域实现了工程化应用，为高压力、多相态介质的实验研究提供了关键流体输送设备。

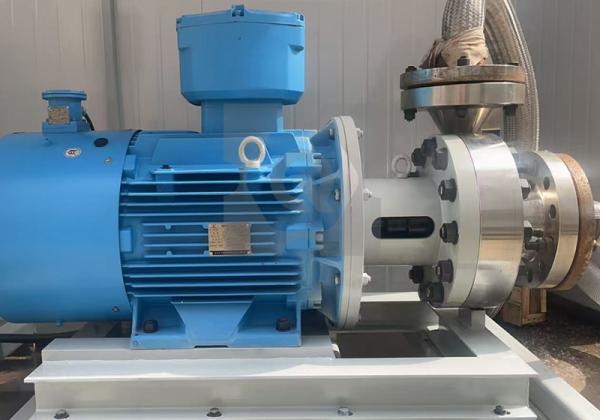

第一台高压磁力泵型号为IMS100-65-200，设计压力15MPa，水压测试按1.5倍进行，实际承压达22.5MPa。其输送介质为二氧化碳密相、超临界相及亚临界相，流量为每小时100立方米，扬程60米。该泵需要在大流量条件下维持二氧化碳在不同相态之间的稳定输送——超临界二氧化碳具有接近液体的密度与接近气体的粘度，对泵内部流道、间隙及磁力传动系统的匹配性提出了特殊要求。上海巧旭在设计时，充分考虑了超临界状态下介质密度变化对水力性能的影响，对叶轮及齿轮轮廓进行了针对性优化，确保从亚临界到超临界的宽工况范围内，泵均能维持稳定的流量与扬程输出。

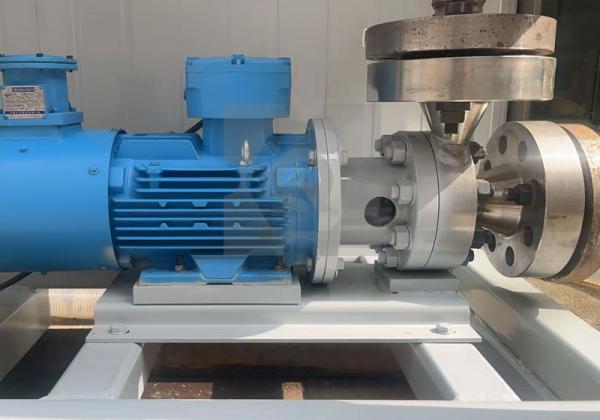

第二台高压磁力泵型号为IMS32-20-120，设计压力30MPa，水压测试按1.5倍进行，实际承压达45MPa，流量每小时5立方米，扬程20米。30MPa的设计压力在磁力泵领域属于高压范畴，对隔离套、磁转子、滑动轴承及壳体密封面的结构强度均有较高要求。隔离套作为磁力泵中承受内压且处于交变磁场中的关键薄壁部件，需同时具备足够的耐压能力和较低的电涡流损失。上海巧旭在该泵上采用了加强型隔离套结构与高磁能积的磁钢材料，经45MPa水压测试后无泄漏、无塑性变形。此外，高压工况下，泵内部滑动轴承的润滑状态评估至关重要——二氧化碳在某些相态下润滑性较差，上海巧旭选用了适合低润滑介质的轴承材料，并优化了轴径比与间隙值，降低启动及运行过程中的磨损风险。

该项目位于新疆，所处环境具有温差大、风沙多等特点，同时实验平台对设备的可靠性、可重复性以及数据采集稳定性有严格要求。CCS监造贯穿了原材料复验、焊接工艺评定、无损检测、水压试验及性能测试等关键环节。上海巧旭按照压力容器及承压设备相关标准，逐一提交了质量证明文件与检测报告。两台泵在出厂前均完成了带介质模拟的性能测试，测试数据经CCS代表确认后，方予以放行。

对于中石油旗下重点实验平台而言，选择磁力泵而非机械密封泵，主要是考虑到二氧化碳在实验过程中可能涉及高压、易燃或窒息风险，任何轴封处的微量泄漏都会影响实验数据的准确性，同时带来安全隐患。上海巧旭提供的全封闭磁力驱动结构，从原理上消除了动密封泄漏点，使实验平台能够长期连续运行而无需频繁更换密封件。此外，两台泵均未配备夹套伴热结构，表明在新疆当地环境及实验工艺条件下，介质流动性无需额外加热，这也体现了上海巧旭能够根据客户实际工况进行差异化设计——不盲目增加功能，而是按需配置，降低客户采购与维护成本。

从IMS100-65-200的大流量低压泵到IMS32-20-120的小流量超高压泵，上海巧旭在同一项目中提供了两种截然不同的技术方案。这要求制造企业同时掌握大流量水力设计能力和超高压结构强度设计能力，并能在同一套质量体系下稳定输出合格产品。通过此次合作，上海巧旭特种磁力泵有限公司在超临界二氧化碳输送、高压水压测试、CCS监造配合等方面积累了工程经验。对于石油、化工、新能源等领域中存在高压、无泄漏、多相态输送需求的企业或科研机构而言，上海巧旭具备按照具体设计参数进行单台定制、并通过第三方监造验证的能力，可作为特种磁力泵选型时的技术备选方之一。
