安全阀型号说明,安全阀型号含义,安全阀的型号编制方法大全

 2020-06-19 23:01:57  sunmedia  1430

安全阀型号说明,安全阀型号含义,安全阀的型号编制方法。本文详细介绍了各种安全阀的型号所代表的含义、安全阀连接形式代号所代表的含义、安全阀结构形式代号所代表的含义、阀座密封面材料代号所代表的含义、安全阀公称压力代号以及安全阀阀体材料代号所代表的含义。

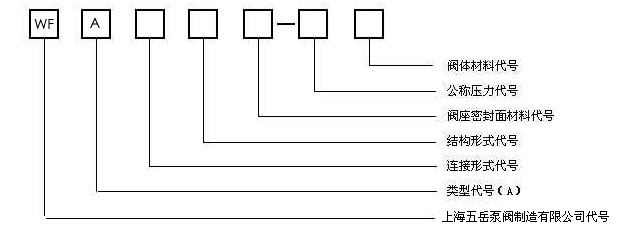

一、安全阀型号含义
安全阀型号说明,安全阀型号含义,安全阀型号大全
二、安全阀连接形式代号

连接形式	代号	连接形式	代号
内螺纹	1	对夹	7
外螺纹	2	卡箍	8
法兰	4	卡套	9
焊接	6

三、安全阀结构形式代号

结构形式	代号
弹簧	封闭	带散热片	全启式	0
微启式	1
全启式	2
带扳手	全启式	4
不封闭	双弹簧微启式	3
全启式	8
微启式	7
带控制机构	全启式	6
杠杆	单杠杆
全启式	2
角形微启式	5
双杠杆
全启式	4
	先导式	9

四、阀座密封面材料代号

阀座密封面材料	代号	阀座密封面材料	代号
铜合金	T	渗氨钢	D
橡胶	X	渗硼钢	P
尼龙塑料	N	硬质合金	Y
合金钢耐酸或不锈钢	H	阀体本体加工	W
锡基轴承合金（巴氏合金）	B

注：当阀座和阀办密封面材料不同时，用低硬度材料代号。

五、安全阀公称压力代号
公称压力代号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍。
当标注工作温度和工作压力时，工作压力须用P标志并在P字的右下角附加介质最高温度数字，该数字是以10除介质最高温度数值所得的整数。如：工作温度为540℃，工作压力为10MPa的阀门，其代号为P54100。

六、安全阀阀体材料代号

阀体材料	代号	阀体材料	代号
灰铸铁	H	碳素钢	C
球墨铸铁	Q	铬钼合金钢	I
		铬镍钛钢	P
		铬钼钒合金钢	V

注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体，省略本代号。

举例说明： A42Y—16P DN80
A表示安全阀； 4表示法兰连接； 2表示弹簧全启式； Y表示密封面材料为硬质合金； 16表示公称压力为1.6MPa； P为不锈钢；口径80mm；该安全阀为弹簧封闭全启式安全阀。
