隔膜泵由执行机构和阀门组成。隔膜泵执行机构有气动执行器的和电动执行器的,型号分别QBY型气动隔膜泵、QBK型气动隔膜泵和DBY型电动隔膜泵。隔膜泵的主体(阀体)材质有四种:塑料、铝合金、铸铁、不锈钢,分别按液体或气体介质的要求选用。隔膜泵内部的隔膜片也是根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚偏氟乙烯、聚四六乙烯材料,以满足不同用户的需要。安置在各种特殊场合,用来抽送种常规泵不能抽吸的介质,均取得了满意的效果。所以在订货时需说明介质类型。

隔膜泵的具体选型方式:

1、隔膜泵的作用方式选择:

隔膜泵的作用方式只是在选用气动执行机构时才有,其作用方式通过执行机构正反作用和阀门的正反作用组合形成。组合形式有4种即正正(气关型)、正反(气开型)、反正(气开型)、反反(气关型),通过这四种组合形成的隔膜泵作用方式有气开和气关两种。对于隔膜泵作用方式的选择,主要从三方面考虑:

a、工艺生产安全;

b、介质的特性;

c、保证产品质量,经济损失最小。

2、隔膜泵流量特性的选择:

隔膜泵的流量特性是指介质流过阀门的相对流量与位移(阀门的相对开度)间的关系,理想流量特性主要有直线、等百分比(对数)、抛物线和快开等4种。常用的理想流量特性只有直线、等百分比(对数)、快开三种。抛物线流量特性介于直线和等百分比之间,一般可用等百分比特性来代替,而快开特性主要用于二位调节及程序控制中,因此隔膜泵特性的选择实际上是直线和等百分比流量特性的选择。

隔膜泵流量特性的选择可以通过理论计算,但所用的方法和方程都很复杂。目前多采用经验准则,具体从下几方面考虑:

(1)从调节系统的调节质量分析并选择;

(2)从工艺配管情况考虑;

(3)从负荷变化情况分析。

3、隔膜泵口径的选择:

隔膜泵口径的选择和确定主要依据阀的流通能力即cv。在各种工程的仪表设计和选型时,都要对隔膜泵进行cv计算,并提供隔膜泵设计说明书。从隔膜泵的cv计算到阀的口径确定,一般需经以下步骤:

a、计算流量的确定。现有的生产能力、设备负荷及介质的状况,决定计算流量的qmax和qmin.

b、阀前后压差的确定。根据已选择的阀流量特性及系统特点选定s(阻力系数),再确定计算压差。

c、计算cv。根据所调节的介质选择合适的计算公式和图表,求得cmax和cmin.

d、选用cv。根据cmax,在所选择的产品标准系列中选取>cmax且与其最接近的一级c.

e、隔膜泵开度验算。一般要求最大计算流量时的开度≯90%,最小计算流量时的开度≮10%。

f、隔膜泵实际可调比的验算。一般要求实际可调比≮10。

g、阀座直径和公称直径的确定。验证合适后,根据c确定。

4、隔膜泵类型的选择

(1)隔膜泵的阀体类型选择

阀体的选择是隔膜泵选择中最重要的环节。隔膜泵阀体种类很多,常用的有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等10种。在选择阀门之前,要对控制过程的介质、工艺条件和参数进行细心的分析,收集足够的数据,了解系统对隔膜泵的要求,根据所收集的数据来确定所要使用的阀门类型。在具体选择时,可从以下几方面考虑:

a、耐磨损性当流体介质是含有高浓度磨损性颗粒的悬浮液时,阀芯、阀座接合面每一次关闭都会受到严重摩擦。因此阀门的流路要光滑,阀的内部材料要坚硬。

b、耐腐蚀由于介质具有腐蚀性,在能满足调节功能的情况下,尽量选择结构简单阀门。

c、阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。

d、介质的温度、压力当介质的温度、压力高且变化大时,应选用阀芯和阀座的材料受温度、压力变化小的阀门。

e、防止闪蒸和空化闪蒸和空化只产生在液体介质。在实际生产过程中,闪蒸和空化不仅影响流量系数的计算,还会形成振动和噪声。

(2)隔膜泵执行机构的选择

a、输出力的考虑

执行机构不论是何种类型,其输出力都是用于克服负荷的有效力(主要是指不平衡力和不平衡力矩加上摩擦力、密封力、重力等有关力的作用)。因此,为了使隔膜泵正常工作,配用的执行机构要能产生足够的输出力来克服各种阻力,保证高度密封和阀门的开启。

对于双作用的气动、液动、电动执行机构,一般都没有复位弹簧。作用力的大小与它的运行方向无关,因此,选择执行机构的关键在于弄清最大的输出力和电机的转动力矩。对于单作用的气动执行机构,输出力与阀门的开度有关,隔膜泵上的出现的力也将影响运动特性,因此要求在整个隔膜泵的开度范围建立力平衡。

b、执行机构类型的确定

对执行机构输出力确定后,根据工艺使用环境要求,选择相应的执行机构。对于现场有防爆要求时,应选用气动执行机构,且接线盒为防爆型,不能选择电动执行机构。如果没有防爆要求,则气动、电动执行机构都可选用,但从节能方面考虑,应尽量选用电动执行机构。对于液动执行机构,其使用不如气动、电动执行机构广泛,但具有调节精度高、动作速度快和平稳的特点,因此,在某些情况下,为了达到较好调节效果,必须选用液动执行机构,如发电厂透明机的速度调节、炼油厂的催化装置反应器的温度调节控制等。

气动隔膜泵使用注意:

气动隔膜泵是以压缩空气为动力,通过膜片往复变形造成容积变化的容积泵,其工作原理近似于柱塞泵。气动隔膜泵按照一定的原理和方式进行使用,在具体的使用操作规程中按照一定的说明和注意事项使用,能够产生重要的使用作用和贡献,发挥良好的使用价值。使用气动隔膜泵操作运行时要注意以下几点:保证流体中所含的最大颗粒不超过泵的最大安全通过颗粒直径标准。紧固好泵及各连接管接头,防止中开泵因振动撞击擦产生静电火花。使用抗静电软管。要周期性的检查和测试接地系统的可靠性,要求接地电阻小于100欧姆。保持良好的排气和通风、远离易燃易爆和热源。进气压力不要超过泵的最高允许使用压力,高于管道泵额定压力的压缩空气可能导致人身伤害和财产的损失及损坏泵的性能。

静电火花可能引起爆炸导致人身伤亡事故和财产的损失,根据需要使用足够大截面积的导线,把泵上的接地螺钉妥善可靠接地。接地要求符合当地法规法律要求及现场的一些特殊要求的规定。泵的排气中可能含有固体物,不要将排气口对着工作区或者人,以免造成人身伤害。当隔膜失效时,排污泵输送的物料会从排气消声器中喷出。保证泵压的管道系统能承受所达到得最高输出压力,保证多级泵驱动气路系统的清洁和正常工作条件。当输送易燃和有毒的流体时,请将排口接到远离工作区的安全地方。请使用至少3/8"内径内壁光滑的管道连接排气口和消声器。

流体的高压可能会导致严重的人身伤亡和财产损失,请不要在泵加压时,对泵及料管系统进行任何的维修工作,转子泵如要做维修时,先切断泵的进气,打开旁通的卸压机构使管路系统卸压,慢慢松开连接的各管道接头。如输送的有害有毒流体泵,消防泵请不要把泵直接送到厂家来修理。液体输送部分使用铝合金材料的泵,请不要用来输送含有Fe3+的液体和卤代烃及其他的卤代碳氢化合物溶剂,则将会产生腐蚀引起泵体爆裂。保证所有接触输送体的部件不会被输送的流体腐蚀损坏。保证所有的操作人员熟悉操作使用和掌握泵的安全使用注意事项,必要的话,配给必需的防护用品。正确使用泵,不允许长时间的空运转。

气动隔膜泵问答知识大分享》》

【问题1】什么是气动隔膜泵?

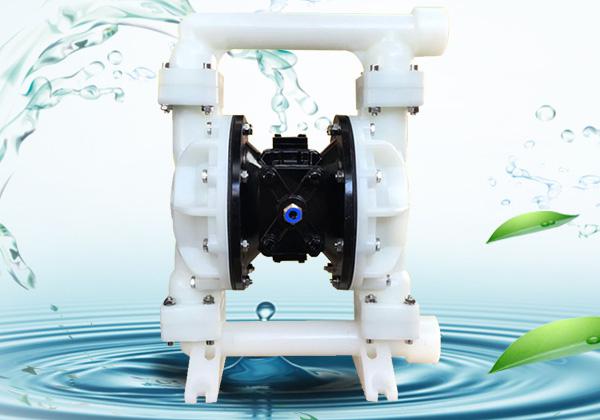

气动隔膜泵采用压缩空气为动力源,作为一种新型流体输送设备,用于抽送各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体。

【问题2】气动隔膜泵广泛应用于哪行哪业?

气动隔膜泵广泛应用于化工业、石化业、涂料业、日化业、陶瓷业、采矿业、食品业、医药业、造纸业、纺织业、建筑业、汽车业、家具业、冶金、铸造和染色业。

【问题3】气动隔膜泵可选的配件有哪些?它们各自的作用是什么?

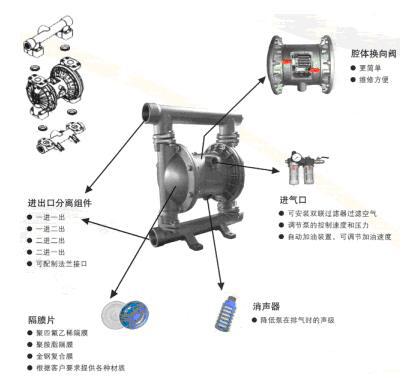

减震器、流量计、油水分离器及润滑脂。减震器自动空气调节,对流体压力波动进行补偿,不需要操作员干预,减少大的脉动。油水分离器用于过滤提供泵工作的气源,将空气中的水和不干净物质过滤出,从而使隔膜泵在更加干净的环境下工作,大大提高其使用寿命。润滑脂用于气阀元件内部,使元件表面形成保护层,提高耐磨度,提高使用寿命,是三位一体气阀系统保养得最佳方式。

【问题4】果汁输送气动隔膜泵有何特色?

是葡萄酒或果汁生产的配套设备,用于输送果汁或果酒。 与果汁接液部分为优质不透钢制造,符合葡萄酒和果汁饮料等行业的使用和卫生性要求。结构紧凑、运行平稳、无噪音、移动方便、造型美观、易于维护。

【问题5】隔膜泵可选配件—自动调节减震器的作用

隔膜泵可选配件—自动调节减震器的作用,自动空气调节,对流体压力波动进行补偿,不需要操作员干预。减少大的脉动—新型冲击减震器在很高的背压应用场合能减少平均60%-80%的脉动。

【问题6】可提高隔膜泵使用寿命的配件是什么?

可提高隔膜泵使用寿命的配件是润滑脂,用于EFALI隔膜泵气阀元件内部,使元件表面形成保护层,提高其耐磨度,提高隔膜泵使用寿命,是三位一体气阀系统保养的最佳方式。

【问题7】工程塑料气动隔膜泵应用实例有哪些?

工程塑料气动隔膜泵应用于油罐清底,临时倒罐、装卸车和油品采样,瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水,需要集中排放和处理,液化气泵房和化验室排渍水。
