何谓三偏心蝶阀？阀杆轴心同时偏离蝶片中心及本体中心，且阀座回转轴线与阀体通道轴线有一定角度的，故称为三偏心蝶阀。

三偏心蝶阀被广泛用于介质温度≤425℃的冶金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

材质分为：铸铁、铸钢、不锈钢

三偏心蝶阀主要特点有：

API 规格

众所周知、 API609 已事实上成为工业重要管线上用阀门的国际规格。而上州则全面严格按照 API609 规格设计、制造。更可贵的是、上州的基本设计不仅仅局限于 API 一个规格、 BS5155 ANSI B 16.34 、 ASME SEC VIII 等各大规格都能对应、这保证了上州阀门在所有的工业领域都有用武之地。

双重安全构造

上州严格按照 API609 的规格要求、为防止因受流体压力、温度的影响而引起的蝶板变形、阀杆错位、密封面咬合、在蝶板上下侧分别装有两个各自独立的止推环、从而保证了阀门在任何工况下的正常工作;

同时、为防止未知原因所引起的阀杆破损、飞出而造成的突发事故、在阀门下端内外两处设计了各自独立的阀杆飞出防止机构、这也从侧面保证了上州蝶阀 的压力等级可以做到高达 2500 磅级。

无死区设计

上州在设计过程中、特别考虑了在调控领域中的应用问题、充分利用三偏心蝶阀的密封原理、做到了阀门开关时蝶板不刮擦阀座、阀杆的扭矩通过蝶板直接传递至密封面、也就是说蝶板与阀座间几乎无磨擦现象发生、从而杜绝了打开普通阀门时所常见的跳跃现象、根除了阀门的低开度范围内因磨擦等各种不安定因素所造成的调控不能现象、即根除了死区（不感带）、这意味着上州蝶阀几乎可以从 0 开度开始即进入可调控区域、直至 90 开度、其正常调控比是一般蝶阀的 2 倍以上、调控比最高可高达 100:1 以上。这为 上州蝶阀作为调控阀使用创造了良好的条件、特别是在大口径时、截止阀的成本极高、另外、截止阀无法实现零泄漏、在需要紧急关断的工况中、必须在截止阀的旁侧加装关断阀、而上州蝶阀集调控与关断于一身、其经济效益是极其可观的。

本体阀座构造

三偏心蝶阀的阀座安装构造有两种、大多数是为图方便而安装在蝶板上、但上州阀门则采用了本体阀座构造、将阀座安装在本体上。其优点是与蝶板阀座相比、大大减少了阀座直接接触介质的机会、从而降低了阀座受冲蚀的程度、延长了阀座的使用寿命。

薄层片阀座结构

上州的阀座由不锈钢薄片与石墨薄片层叠而成、这种结构可以有效地防止介质中的微小固形物的影响和热膨胀所可能引起的密封面咬合、即使出现微小的损伤、也不会产生泄漏、而这在对双偏心蝶阀或其它三偏心蝶阀来说是不可想像的。

可更换式密封副

上州蝶阀的密封副可谓独树一帜、不但本体阀座可以更换、而且由于蝶板密封面与蝶板是独立的、蝶板密封面可也可以更换、也就是说当蝶板密封面受损时、不必再兴师动众地运回制造厂或大举分解阀门、只需调换蝶板密封面即可、这不但大大降低了保养成本、还大大减少了维修工时和检修强度与难度。

均衡固定结构

从三偏心蝶阀的密封面形状特点出发、 上州蝶阀的密封副固定方式采用了螺栓椭圆形分布固定、不但定位精确、而且还使每个螺栓都均衡受力、杜绝了因应力分布不均而产生的密封副松动、泄漏。

三偏心蝶阀的主要型号>>

D343H法兰式三偏心硬密封不锈钢蝶阀、对焊式三偏心蝶阀、D643H气动法兰式三偏心硬密封蝶阀、D343H法兰式三偏心硬密封蝶阀、D73H手柄式对夹式三偏心硬密封蝶阀、D43H手柄式法兰式三偏心硬密封不锈钢蝶阀、D373H蜗轮传动对夹式三偏心金属硬密封蝶阀、D343H蜗轮传动法兰式多层次三偏心硬密封蝶阀、D643H气动法兰式多层次三偏心硬密封蝶阀、D643W-16P三偏心气动不锈钢蝶阀。

三偏心蝶阀的工作原理>>

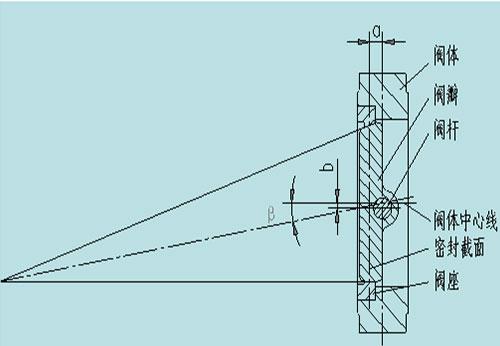

三偏心蝶阀的工作原理，在结构上蝶阀的阀体上有与管道相连的横向阀口，阀口内有阀板，轴垂直于阀口穿在阀体与阀板内。该阀板的边缘设置外球面，在阀口上设置可以与外球面配合的密封面，密封面与外球面配合密封时形成密封线与轴的轴心间有偏心距a，在阀板的横向中心线即阀口中心线与转轴的中心线间有偏心距 b，在外球面的连线与阀口的中心线间有夹角，这就是三偏心蝶阀的原理。

三偏心蝶阀巧妙的把三偏心都放在了阀板上，在阀板的外边缘采用部分外球面结构。此结构需使用自行设计的简单夹具在数控机床上完成，外偏心球面经抛光 处理达到粗糙度Ra0.4，球面镀铬或堆司太莱合金，硬度达到HRC45～60。

把偏心角放在阀板上，阀座用压圈压在阀体上，解决了普通三偏心蝶阀加工中遇到的困难，阀体、阀板、阀座配对使用不能互换，损坏之后维修成本过高等一系列问题 ，且所有零件模块化，库房管理简单，加工简单、维修方便，降低备件成本。

该蝶阀适合制作大口径阀门，可以广泛应用到石油的输送管道切断，冶金钢厂，煤气总管道调节、切断，化工冶炼装置介质调节切断，水处理设备进、出水调节切断，热电站的冷却水系统，天然气，碱液，海水、酸液等行业中。

三偏心蝶阀的特点>>

1、结构简单、重量轻，只由少数几个零件组成。操作简单。

2、阀板完全开启后，蝶板的厚度是介质经过阀体的唯一阻力，压力小，可以较好的控制流量。

3、阀板关闭时，阀板外球面与阀座密封面间的比压由外加于轴的驱动力矩产生。再加上M型弹性阀座的弹性补偿，可以增强阀门的密封性，使用寿命也大大提高。

三偏心蝶阀的相关知识就介绍到这，希望能够帮助大家更进一步的了解该产品，想要知道更多关于三偏心蝶阀的相关资讯，可以通过上州阀门网站去了解，小编会在网站上和大家多多分享的。如有任何关于三偏心蝶阀的相关问题，大家都可以在线与我们沟通或者拨打我们的服务热线。上州阀门专业生产蝶阀近二十年，小编在此推荐选购。
