CQB-G/CQG高温磁力泵/CQGG/CQB-GB高温高压保温磁力泵选型汇总

2020-11-26 16:48:09 sunmedia 2293

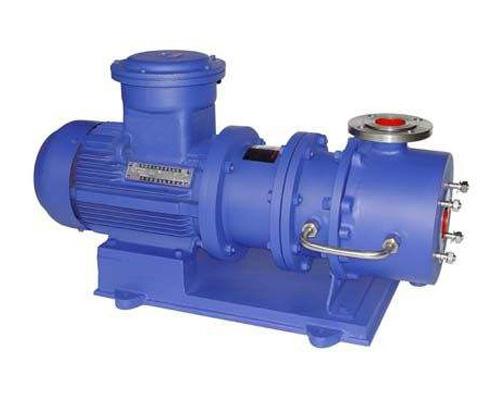

(一)CQB-G高温磁力泵

最大流量:3~100立方/小时     扬 程:12~50米     功 率:0.37~22KW    使用温度:≤300℃

CQB-G型高温磁力泵概述

随着我国石油化工装置现代化建设的需要,为了尽快适应以节能为中心的设备更新换代,发展符合按AP1610规划生产的产品。最近我单位会同泵业界有关专家,共同研究、讨探、研制出CQG型耐高温磁力泵系列。

耐高温磁力驱动泵用在石油精制、石油化工和化学工业及其它地方输送特殊的石油、印染原料及其高温介质。

该泵的设计具有可靠性高、使用寿命长、通用化程度高的特点,磁力驱动泵又称无轴封泵,它以静密封取代动密封,使泵的过流部件完全处于密封状态,因采用磁力联轴器传动,所以能代替原机械泵机械密封一直解决不了的跑、冒、滴、漏之弊病。

无轴封泵是泄漏量为零的泵,因为该种泵无轴封。

CQG型耐高温磁力泵系列性能参数范围:

流量:Q=3~100m3/h

扬程:H=12~50m

功率:P=0.37~22kW

转速:n=2800r/min

使用温度t≤300℃

泵吸入口直径:20~100mm

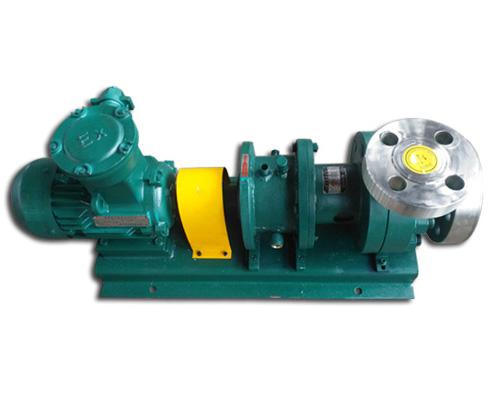

(二)CQG高温磁力泵

CQG高温磁力泵是本厂集科研、生产、销售于一体的特种磁力泵。CQG系列高温磁力泵广泛应用于石油化工、冶金、制药、电镀、环保等行业,可输送≤350℃高温类易燃易爆、剧毒贵金属液体。高温磁力泵采用永磁钢相互吸引、转动,以静密封取代动密封,过流部件完全处于密封状态,彻底解决了跑、冒、滴、漏之弊病,具有良好的耐腐蚀性。

(三)CQGG高温高压保温磁力泵

高温高压保温磁力泵型号:CQGG15-15-110

特点:该泵是我司根据客户特定工矿条件,量身定制设计的一款高温高压保温磁力泵,其特点为:

(1)耐液体温度达350℃

(2)在350℃的条件下加以保温,使液体在高温条件下进行催化裂变。

(3)必须具备在高压(35MPa)条件下生成新的物料产品。

我单位研制的这款CQGG15-15-110高温高压保温磁力泵包括泵体,叶轮,泵盖,联接架以及泵轴,泵体的进口处围成前保温腔,泵体和联接架之间设置有后保温腔,泵轴一端与叶轮连接,带动叶轮转动,另外一端与磁力传动机构相连接,联接架通过设有环形腔体的联接座和电机相连,通过上述方式,该新型高温高压保温磁力泵主要解决现有磁力泵不能满足既需要高温又需要保温或者在高压工况下的特殊介质的安全输送,具有运行可靠,使用寿命长,实用性强的特点,实现了对高温,保温,高压介质的安全输送。

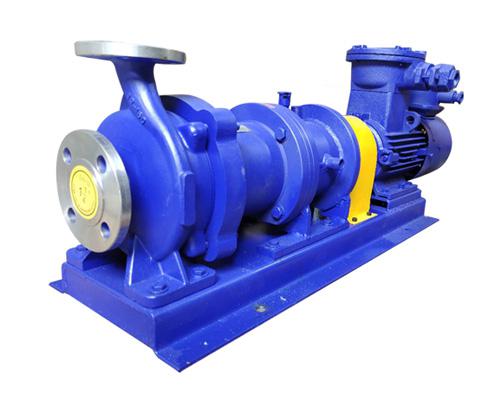

(四)CQB-GB高温保温磁力泵

产品概述

CQB-GB型不锈钢高温保温磁力泵(简称磁力泵),保温型磁力驱动泵(保温20℃~300℃)是靠永久磁钢相互作用传动,以静密封代替动密封的一种新型泵种。该泵结构紧凑,外形美观,体积小,噪声低,运行可靠,使用维修方便。

产品用途

CQB-GB型不锈钢保温磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用纵方便。广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体,以及循环水设备配套特别是易漏、易爆、易烯液体的抽送,选用此泵则更为理想。

产品特点

CQB-GB型不锈钢高温保温磁力泵(简称磁力泵),保温型磁力驱动泵(保温20℃~300℃)是靠永久磁钢相互作用传动,以静密封代替动密封的一种新型泵种。该泵结构紧凑,外形美观,体积小,噪声低,运行可靠,使用维修方便。

型号意义

例如:CQB65-50-160GB

CQB-磁力驱动泵

GB-高温保温型

65-吸入口直径(mm)

50-排出口直径(mm)

160-叶轮直径(mm)

高温磁力泵的使用注意事项

1.因高温磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空运转,同时避免在工作中途停电后再启动时所造成时空载运转。

2.被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

3.泵在使用中环境温度应小于40℃,电机温升不得超过75℃。

4.被输送的介质及其温度应在泵材允许范围内(详见附表)。工程塑料泵的使用温度<60℃,金属泵的使用温度<100℃,被输送吸入压力不大于0.2MPa、最大工作压力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬颗粒和纤维的液体。

5.对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。

6.泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时,应更换轴承和轴向动环。

关键词:高温磁力泵,
