产品概述

一体化泵闸 ReachenGATE 是将泵站与水闸集成为一个整体装置的系统，构成自带潜水泵的水闸，是集成了启闭系统、拦污系统、液位监控、水质监测、智能控制等多种附属设施为一体的集成化系统。

产品特点

一体化泵闸宜布置于河道内，无需再建造单独的泵房，整套机构紧凑完美，占地少、节约土地资源，减少工程征地拆迁费用。亦不影响河道行洪及水生态环境控制。工厂预制，设备配合精准，安装维护简单，泵送更优，管理智能。

上海凯太进行一体化泵闸的设计、制造已经有几年的历史，积累了丰富的经验。良成的一体化泵闸不但完美地对水泵、闸门进行了最优化设计，还通过自主开发的智能化监控系统实现了操控的简化，可通过手机APP 随时随地对泵闸设备进行监控。结构集约高效、操控简便易行使得良成的一体化泵闸产品得到了广泛的应用。

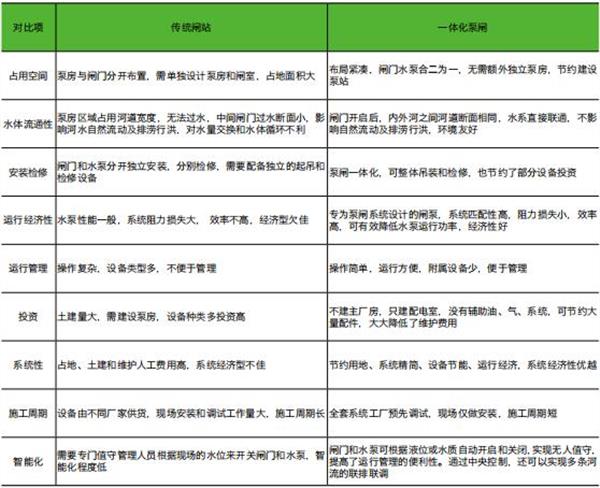

优势分析

传统泵闸>>分体式泵闸，采用水泵和水闸分开布置的方式，在河道截面处布置一扇闸门，在闸门的一侧或两侧布置泵站;

一体化泵闸>>将潜水泵安装在闸门上，水闸和泵站合二为一，不需单独建泵房。

产品应用

广泛应用于河道整治和内涝治理，适用于中低扬程、不同圩区间的闸站工程，不仅可以实现单向排水，还可满足双向补水和水循环。在我国城市和乡镇内河排涝、调水及农田水利工程中应用前景广阔。

◇防洪排涝

用于城镇排涝或行洪通道的汛期排水，系统化实现城市水系排水系统。

◇河道补水 / 换水、黑臭水体整治

可用于城镇水系中的水体循环和黑臭河道系统化整治，对内河进行补水、换水，增强河道水动力和底层流动性，减少淤积消除黑臭。

◇内河内湖调蓄

可用于城镇内河或内湖旱季调蓄，汛期排空，智能化实现蓄排结合。

应用场景

◇内河内湖排涝泵站（新建 / 改造）◇河道水闸升级改造（水闸变为泵闸）

◇内河内湖补水 / 换水泵闸        ◇景观水体循环泵闸       ◇内河内湖调蓄泵闸

内河内湖防洪排涝泵闸

一体化泵闸工程投资小、建设周期短、占地面积小、安装方便、迅速高效， 其配有的大流量低扬程潜水泵防洪排涝效果显著。

生态水循环泵闸

内河内湖 补水 / 换水泵闸

一体化泵闸可向内河注入大量清洁水， 缓解内河旱情。

生态治水水体循环泵闸

生态治水景观水体循环泵闸

许多河道上下游河底标高接近，水流不畅、流速过慢，水质受到严重影响。一体化泵闸能提高河道水动力，让河道形成单向流，提高水质环境。

治理原则

源头治污、沿海截污、内河清污、管网清疏、雨污分流

实现目标

“雨天排涝，晴天补水” “水清、河畅、安全、生态”

上海凯太一体化泵闸优点

◇ 低水位运行

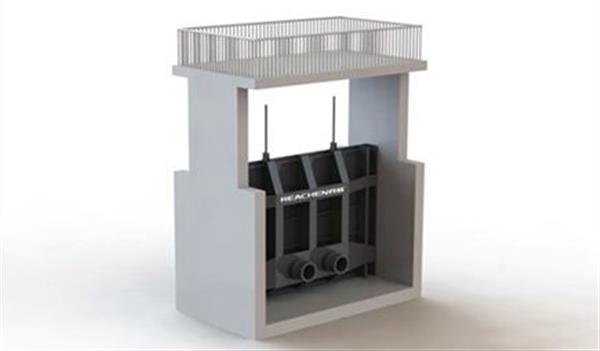

通过最新设计的水力模型，解决了引起振动的吸入旋涡问题，可在超低水位运行 一体化泵闸(整体模型）

◇ 维护检修

水泵闸门联结成一体，泵闸系统可整体吊装； 水泵与闸门为法兰连接，安装拆卸简便

◇ 运行管理

采用智能监控系统，实现无人值守，自动控制； 组成设备少，节约大量配件，维护成本低

效益分析

 ◇ 大大降低泵站的占地面积

传统泵站需要为泵站和前后池留出很大的空间，这就会产生购买土地的成本和很长的现场准备时间。使用一体化泵闸后，

就不需要泵站和集水池，空间要求降到最低。

◇ 能耗更低，运行成本低 ◇ 可靠性较高 ◇ 建设总投资较低 ◇ 运行管理 ◇ 智能化控制
